| โปรแกรมสำหรับระบบงานชั่ง > โปรแกรมระบบควบคุมการผลิต และแสดงค่าน้ำหนักในโรงงาน |
|
|
| รุ่น T23-485 โปรแกรมระบบควบคุมการผลิต และแสดงค่าน้ำหนักในโรงงาน |
|
|
|
|
|
(คลิ๊กที่รูปเพื่อขยายภาพ) |
โปรแกรมระบบควบคุมการผลิต และแสดงค่าน้ำหนักในโรงงาน โดยใช้ระบบเครื่องชั่ง (Total in-plant process control and monitoring by weight system) รุ่นเป็นระบบโปรแกรมที่ได้รับการออกแบบ และพัฒนาด้วยภาษาคอมพิวเตอร์ชื่อ Delphi และจัดการฐานข้อมูลด้วยระบบ SQL จึงเป็นระบบที่ทรงประสิทธิภาพ ความสามารถมาก และความเสถียรในข้อมูลสูง ใช้งานได้ยาวนานมากกว่าสิบปี บนระบบปฏิบัติการ M/S Windows
|
|
การแสดงสภาวะ(Status)ของเครื่องชั่งทั้งหมดในระบบ
|
- ติดต่อรับสัญญาณข้อมูลจากเครื่องชั่งแบบ real time โดยใช้สัญญาณแบบ RS-485 ชนิด multi-drop (สาย 4 เส้น) ได้ชุดละ 16 เครื่อง (สามารถจะเพิ่มเติมเป็น 2 ชุด รวม 32 เครื่อง เมื่อสั่งซื้อเพิ่มเติม)
- ข้อมูลจะถูกรวบรวมไว้ในเครื่องศูนย์ข้อมูล Data Central terminal โดยไม่จำเป็นต้องเปิดเครื่องคอมพิวเตอร์ตลอดเวลา การติดต่อระหว่างเครื่องศูนย์ข้อมูลและคอมพิวเตอร์ ผ่านช่องสัญญาณ RS-232C
- เครื่องศูนย์ข้อมูล สามารถเก็บข้อมูลได้สูงสุด 2000 รายการ (ถ้าข้อมูลมากเกิน 2000 รายการ ข้อมูลใหม่จะทับที่ของข้อมูลเดิม)
|
|

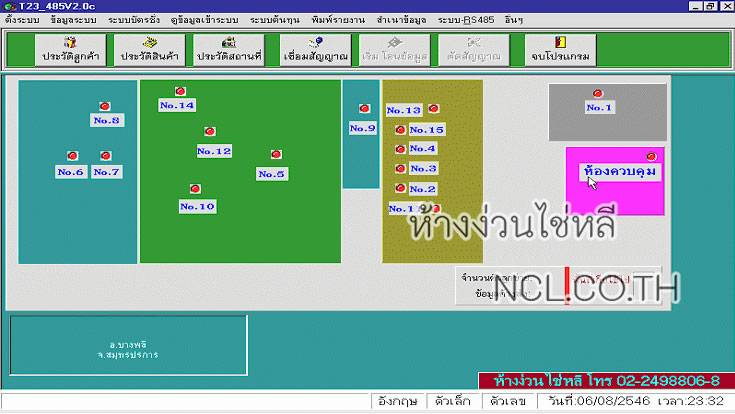

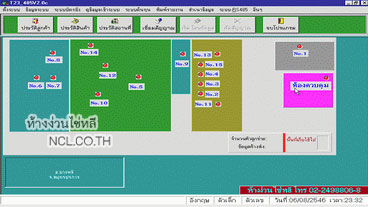

ตัวอย่างหน้าจอ: แสดงสภาวะ(Status)ของเครื่องชั่งทั้งหมดในระบบ
(คลิ๊กที่รูปเพื่อขยายภาพ) |
|
| หมายเหตุ: ข้อมูลในหน้าจอตัวอย่างเป็นข้อมูลที่สมมุติขึ้น |
ข้อมูลดิบของเครื่องชั่งทั้งหมดในระบบ
|
- โปรแกรมยังสามารถติดตามการเคลื่อนไหวของวัตถุดิบในขบวนการผลิต โดยเริ่มจากการรับของเข้าทางเครื่องชั่งรถยนต์ เช่น รุ่น T3100 ผ่านเครื่องชั่งในขบวนการผลิต เช่น เครื่องชั่งน้ำหนักเป็นถัง รุ่น T2900 และสิ้นสุดโดยได้สินค้าสำเร็จรูปจากการ บรรจุด้วยเครื่องชั่งบรรจุถุง เช่น รุ่น T2300 ด้วยการใช้รหัสควบคุม 10 หลัก
|
|

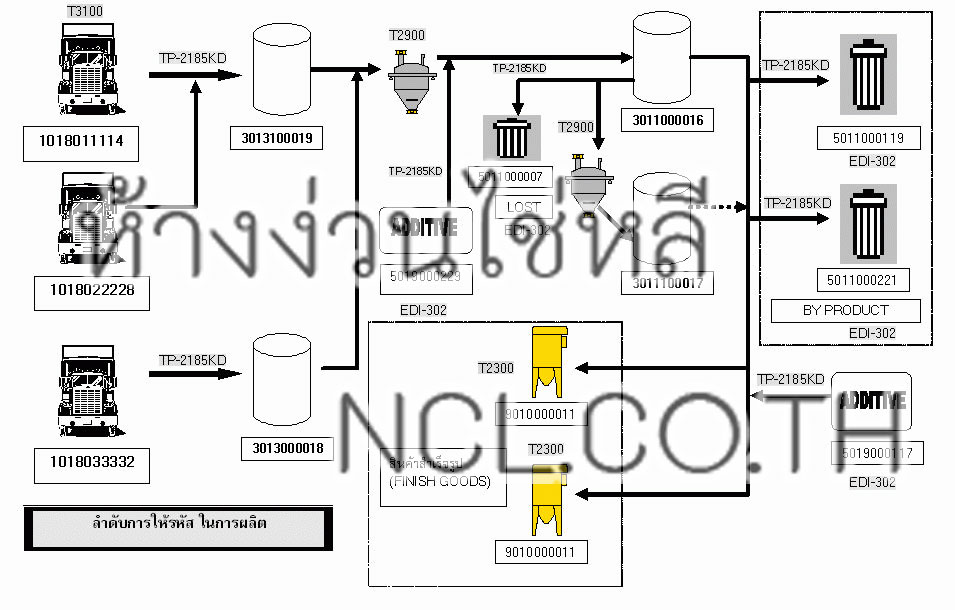

ตัวอย่างหน้าจอ: การเคลื่อนไหวของวัตถุดิบในขบวนการผลิต
(คลิ๊กที่รูปเพื่อขยายภาพ) |
|
| หมายเหตุ: ข้อมูลในหน้าจอตัวอย่างเป็นข้อมูลที่สมมุติขึ้น |
ข้อมูลดิบของเครื่องชั่งแต่ละเครื่อง และยอดรวมเป็นรายวัน
|
- ข้อมูลในระบบจะเก็บเป็นของแต่ละเครื่องชั่ง โดยมีข้อมูลของครั้งที่ชั่ง รหัสสินค้า, ชื่อสินค้า, น้ำหนักที่ชั่ง, วัน-เดือน-ปี เวลา และ รหัสควบคุมเข้า/ออก
- ข้อมูลทั้งหมดสามารถจะจัดเก็บเป็นยอดรวมเป็นรายวันได้ด้วยระบบจัดการฐานข้อมูลแบบ SQL (Structured Query Langnage)
- ข้อมูลในระบบสามารถโอนถ่ายไปยังโปรแกรมจัดการฐานข้อมูล เช่น M/S Excell หรือ M/S Access เพื่อการประมวลผลหาค่า ตามที่ผู้ใช้ต้องการ หรือเข้าระบบโปรแกรม ERP (Enterprice Resource Planning system) เพื่อการจัดการต่อ เนื่องกับระบบอื่นๆ เช่น ระบบบัญชี (และข้ามระบบ [platform] ได้ เมื่อสั่งซื้อเพิ่มเติมพิเศษ)
|
|
|

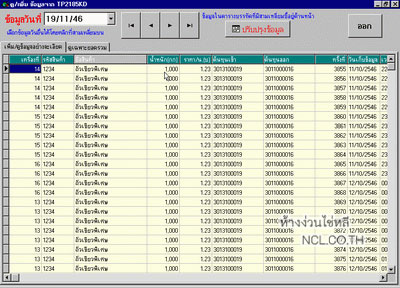

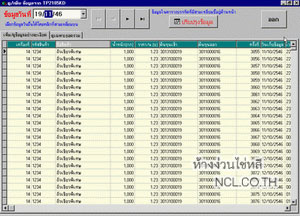

ตัวอย่างหน้าจอ: ข้อมูลวัตถุดิบของเครื่องชั่งแต่ละเครื่อง
(คลิ๊กที่รูปเพื่อขยายภาพ) |

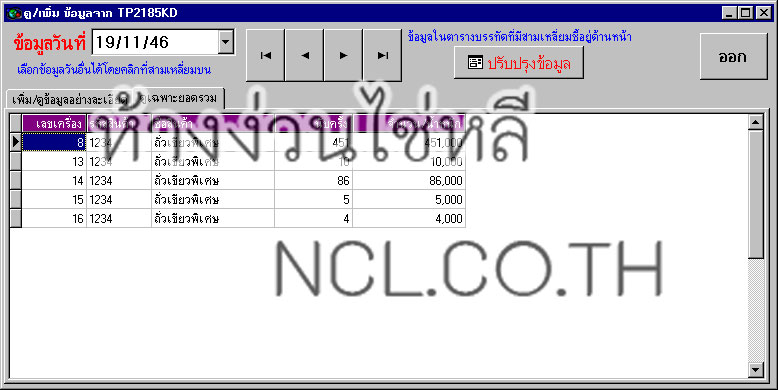

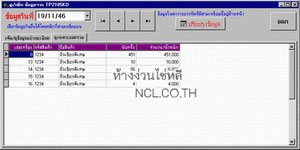

ตัวอย่างหน้าจอ: ยอดรวมเป็นรายวัน
(คลิ๊กที่รูปเพื่อขยายภาพ) |
|
| หมายเหตุ: ข้อมูลในหน้าจอตัวอย่างเป็นข้อมูลที่สมมุติขึ้น |
::: ดูรายการสินค้าเครื่องชั่งน้ำหนักได้ที่ :::
### SHOP.NCL.CO.TH ###
|
|
|
|
| รุ่น TP-2185KD Intelligent Data Terminal |
|
|
|
|
 |
TP-2185KD is the processing terminal for data collection of scale system.
LCD type graphic display is easy for data setup and recall of Product codes or I.D. Number. Data interface are via serial ports (RS232C or 20MA. current loop) from scales or the computer system and RS485, 4 wires system, between each terminal.
Note : TP-2185 is the model with no keyboard and LCD display. It is the Intelligent RS-232C to RS-485 data transfer terminal
|
|
FEATURE :
|
- LCD graphic display 1 row, 16 characters.
- 16 key buttons keyboard.
- 64 KB (8K byte) non-volatile s-ram of memory for Data Transferring terminal.
- Optional:136K byte non-volatile s-ram for data collection “Central” terminal. (For TP-2185 Only)
- Date - Time memorized even if power failure.
- Operated Voltage : 220 V.AC. 1ph. (adaptor 9 V.DC., 1,000 MA.)
- Operated Temperature : 0 - 40ฐC, HR. below 85%
- Dimensions : 178(W) x 128(D) x 44(H) mm.
|
|
